Hoenle의 UV 경화 스팟 램프 bluepoint LED eco는 UV 및 가시광 경화형 접착제, 코팅, 실란트를 사용하는 산업용 조립 공정에 고강도의 광경화 에너지를 제공합니다. 하나의 bluepoint LED eco 전원/제어 유닛으로 최대 4개의 LED 헤드를 구동할 수 있습니다. 여러 LED 헤드는 동시에, 순차적으로, 또는 각각 독립적으로 동작하도록 프로그래밍할 수 있습니다. Hoenle bluepoint LED eco는 365, 385, 405 nm 파장의 LED 버전으로 제공됩니다.

매우 작은 크기(65 × 160 × 130 mm) 덕분에 자동화 공정 장비에 통합하기에 이상적입니다. 또한 설치 면적이 매우 작아, 비용이 높은 클린룸에서도 작업대 공간을 최소화할 수 있습니다. 프로그래밍, 공정 모니터링, 소프트웨어 다운로드는 장치 인터페이스를 통해 수행할 수 있습니다.

출력 강도를 100%에서 최소 10%까지 낮출 수 있는 전력 조절 기능을 통해, 운전 효율과 접착제 경화 효율을 극대화할 수 있습니다. Process Flow Control 기능은 경화 사이클을 완전히 프로그래밍할 수 있게 해주며, 교번 강도 설정과 유지 시간 선택까지 포함해 효율적인 접합 및 부품 핸들링을 지원합니다.

bluepoint LED eco는 예열 시간이 필요 없고 즉시 ON/OFF 제어가 가능합니다. LED 점등 시간은 0.01~9999.0초 범위에서 설정할 수 있습니다. 각 LED 헤드에는 탈착식 고정 지그가 장착되어 있어 설치가 쉽습니다. 이 마운팅 블록은 LED 헤드의 방열판 역할도 합니다. 또한 집광 렌즈를 사용하면 조사 면적과 강도를 조정해, 적용 공정에 맞는 UV/가시광 접착 공정을 최적화할 수 있습니다. 405 nm 기준 최대 20,000 mW/cm²의 조사 강도도 구현 가능합니다.

최적화된 경화와 고강도 출력은 조립 공정에서 접착제 경화 시간을 최소화해 가장 짧은 사이클을 가능하게 합니다. bluepoint LED eco의 대표 적용은 의료, 마이크로 전자, 모바일 기기, 운송 산업에서의 부품 조립과 관련된 UV 접착제, 포팅 재료, 코팅의 경화입니다.

또한 bluepoint LED eco는 장비 안전성도 향상시킵니다. 특수 인터페이스를 통해 관련 안전 지침에 따라 LED가 확실하게 꺼지도록 보장하여, 자동화 생산 라인에서 작업자를 보호하는 중요한 안전 장치가 됩니다.

4개의 LED 헤드를 가진 UV 경화 스팟 램프: Hoenle의 Bluepoint LED eco

다운로드:

Bluepoint LED Eco 플라이어

* 지정된 운전 조건에서의 일반적인 수명

** 사용한 LED 헤드에 따라 달라지며, Hoenle UV 측정기(LED 센서)로 측정한 값

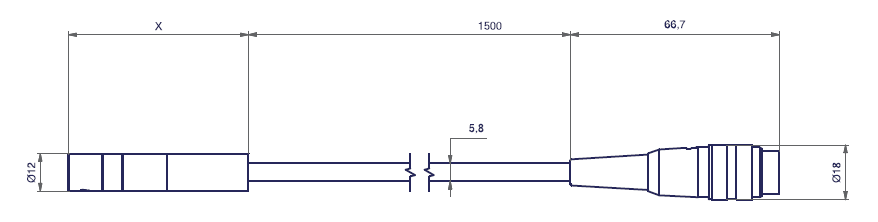

새로운 LED 헤드의 치수

LED 헤드의 직경은 12mm입니다.

Hoenle는 기존 장비와 호환되면서도 성능이 크게 개선된 bluepoint LED eco용 신규 LED 헤드를 개발했습니다. 지름이 12 mm에 불과하고 길이는 약 55 mm(옵틱에 따라 달라짐, 표 참조)로 매우 콤팩트해, 방열 성능을 저하시키지 않으면서도 설치 공간이 좁은 환경에 특히 적합합니다. 또한 필요에 따라 90° 꺾임(디플렉션) 헤드를 장착할 수 있어, 접근하기 어려운 위치도 조사할 수 있습니다.

추가로, LED 헤드는 다양한 옵틱과 조합할 수 있으며 약 3~20 mm 범위의 조사 직경을 구현할 수 있습니다. 새롭게 추가된 10 × 2 mm 라인 옵틱은 균일한 선형 조사를 가능하게 하여, 액티브 얼라인먼트 같은 적용 분야에 유용합니다.

신규 LED 헤드의 치수
