간편한 조작 정확한 결과
- 교정: 기판에 macsStrip을 부착하고 macsReader로 교정을 시작합니다.
- UV 조사: UV 시스템에서 macsStrip이 부착된 기판을 조사합니다.
- 측정: macsReader가 적용된 UV 조사량을 산출하고, 표시창에 조사량 값(mJ/cm²)을 표시합니다.
UV Scan MACS 튜토리얼(매엽)
UV Scan MACS 튜토리얼(R2R)

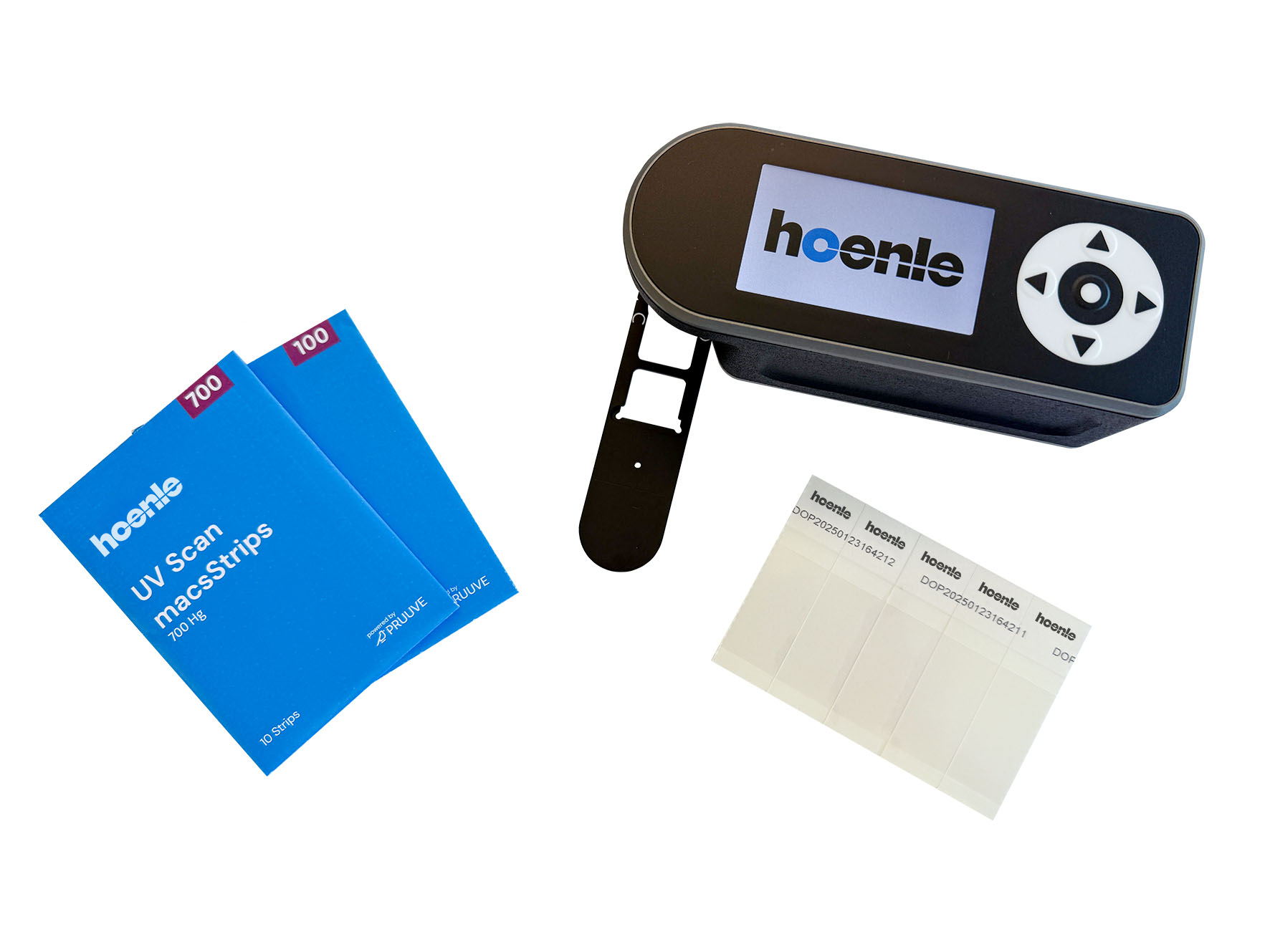

macs Strips
기판 위에서 UV 조사량(dose)을 직접 측정할 수 있도록 설계된, 자체 접착 백킹을 갖춘 유연한 UV 측정 스트립입니다.
-
- 수평 및 수직 웹 경로, 롤투롤(R2R) 응용, 접근이 어려운 영역에 적합합니다.
- 사용 및 취급이 간편하며, 일반 실온 조건에서 보관이 가능합니다.

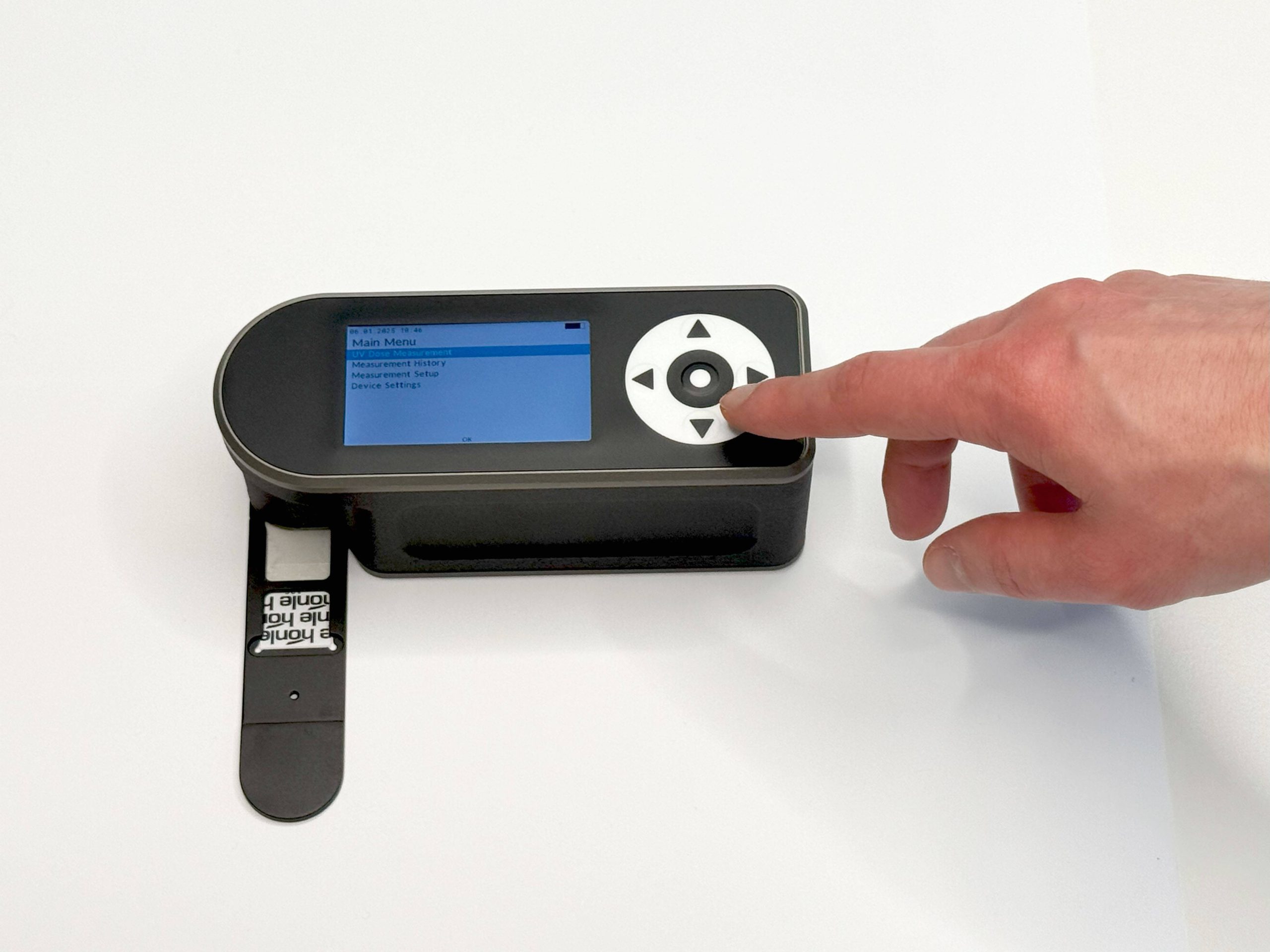

macs Reader
macsStrips용 판독 장치
- 정확한 측정 위치를 위한 스텐실이 포함된 산업용 등급 장치
- 지속 가능한 품질 관리를 위해 측정 결과를 장치에 저장(오프라인, 클라우드 기반 아님)
FAQs
제품에 대해 궁금한 점이 있으신가요? – 여기서 답변을 찾아보세요.
1. 교정 중에는 어떤 일이 일어나나요?
교교정은 측정 루틴의 필수 단계이며, 최적의 결과를 위해 항상 수행되어야 합니다. 교정을 통해 해당 스트립의 현재 상태를 평가하고, 이후 측정의 기준(reference)으로 사용합니다. 이를 위해 미조사(노출되지 않은) 스트립을 UV 광으로 조사하여 측정 가능한 최대 조사량을 결정합니다.
2. 교정이 측정 결과에 영향을 미치나요?
네, 교정은 측정 결과의 정밀도를 향상시킵니다. 교정을 통해 생산 공차나 외부 영향 등으로 인한 작은 편차를 신뢰성 있게 보정할 수 있습니다. 이를 통해 각 스트립이 각 측정에 대해 최적으로 맞춰집니다.
3. 교정을 잊어버렸을 때는 어떻게 해야 하나요?
안타깝게도 이미 조사(노출)된 스트립은 사후적으로 교정할 수 없습니다. 이 경우 측정 결과는 주의해서 해석해야 하며, 가능하다면 측정을 다시 수행하는 것이 더 좋습니다. 향후 소프트웨어 버전에서는 여러 단계의 접근 권한이 제공될 예정입니다. 그때는 확장 권한(예: 관리자 모드)을 가진 사용자만 교정을 건너뛸 수 있으며, 운영자 모드에서는 더 이상 불가능합니다. 이는 매 측정 전에 교정이 수행되도록 하기 위함입니다. 해당 기능은 현재 개발 중입니다.
4. 배경이 측정 결과에 영향을 미치나요? 결과를 무효화할 수 있나요?
일반적으로 배경은 측정 결과에 유의미한 영향을 주지 않습니다. 측정 스트립이 UV 방사선을 거의 완전히 흡수하기 때문입니다. 따라서 배경에서의 반사, 그리고 그로 인한 다중 노출은 대부분 방지됩니다. 다만 극단적인 경우(예: 매우 반사율이 높거나 금속화된 표면)에는, 측정 스트립에 직접 입사하지 않은 UV 방사선도 다중 반사를 통해 감지될 수 있어 미세한 편차가 발생할 수 있습니다.
5. 스트립을 얼마나 강하게 눌러야 하나요?
일일반적인 힘으로 눌러주면 충분합니다. 접착력이 매우 강하므로 과도한 압력은 필요하지 않습니다.
6. 손으로 스트립을 만져도 괜찮나요?
네, 측정 스트립은 장갑 없이도 사용할 수 있습니다. 접착제가 없는 로고가 있는 부분(통합 그립 탭)만 잡아 사용하세요. 다만 가운데의 측정 영역은 만지지 마세요. 아주 약간의 오염도 측정 결과에 영향을 줄 수 있습니다. 어느 부분을 만져도 되는지/안 되는지는 사용 설명서의 사진에서 확인할 수 있습니다.
7. 스트립을 여러 번 사용할 수 있나요?
아니요, 이미 조사된 스트립은 다시 사용할 수 없습니다.
8. 스텐실 없이 측정할 수 있나요?
최적의 결과를 위해 스텐실을 항상 사용할 것을 권장합니다. 스텐실 없이 측정해야 하는 경우, 교정 지점과 측정 지점 사이에 최소 1 cm 간격이 있어야 합니다. 또한 측정 오류를 피하기 위해 측정 스트립의 가운데 부분만 사용해야 합니다.
9. 여러 번 측정하고 평균값을 계산할 수 있나요?
현재는 여러 번 측정한 값의 평균을 사용자가 직접 계산해야 합니다. 이 기능을 향후 소프트웨어 버전에 통합할 가능성을 현재 시험 중이지만, 구체적인 구현 시점은 아직 안내할 수 없습니다. 또한 스트립은 여러 번 측정하는 용도로 설계된 것이 아니며, 정확한 위치 지정과 일관된 측정 품질을 위해 스텐실 가이드 사용이 권장됩니다.
10. 내 시스템의 램프가 측정 장치에 표시되지 않는 이유는 무엇인가요?
제품 정보(Product information)에서 업데이트가 있는지 확인해 주세요. 또는 보유한 램프와 가장 유사한 램프 타입을 선택할 수 있습니다.
11. 구매한 스트립이 측정 장치에 표시되지 않는 이유는 무엇인가요?
스스트립을 장치에 저장하려면 최신 소프트웨어 업데이트를 수행해 주세요. 업데이트는 제품 정보(Product information)에서 다운로드할 수 있습니다.
12. LED 광원에 사용할 수 있는 스트립이 있나요?
LED용 스트립은 현재 개발 중입니다. 제품 출시를 놓치지 않도록 제품 정보(Product information)를 정기적으로 확인하거나 LinkedIn 등 소셜 미디어를 팔로우해 주세요.
13. 측정 결과에 “too low” 또는 “too high”가 표시되면 어떻게 해야 하나요?
이 알림은 측정된 조사량이 해당 스트립의 측정 범위를 벗어났다는 뜻입니다. “too low”는 조사량이 권장값보다 낮다는 의미로, 예를 들어 웹 속도를 낮추거나 램프 출력을 높이거나 추가 램프를 사용하여 조사량을 늘려야 합니다. “too high”는 조사량이 권장값보다 높다는 의미로, 예를 들어 웹 속도를 더 빠르게 하거나 램프 출력을 낮추거나 램프 수를 줄이는 등의 대응이 필요합니다. 적절한 시험 파라미터 선택에 대한 도움은 Quickstart Guide의 도표 또는 제품 정보(Product information)를 참고해 주세요..
14. 제품명의 "MACS"는 무엇을 의미하나요?
MACS는 “Mobile Activation Curve Setup”의 약자입니다. 이는 시스템의 핵심 측정 원리를 뜻하며, 스트립의 인광(phosphorescence) 활성화 곡선을 분석하여 UV 조사량을 결정합니다.
15. "Time-Out"은 무슨 의미인가요?
110초 이내에 측정값이 감지되지 않았다는 뜻입니다. 가능한 원인 및 해결 방법:
- 측정이 센서 영역에서 직접 수행되었는지 확인하세요.
- 테스트 스트립이 과다 조사되었는지 확인하고, 그렇다면 교체하세요.
- 교정과 측정은 스트립의 동일한 위치에서 수행할 수 없습니다. 각 단계마다 새로운 영역이 필요합니다. 스텐실을 가이드로 사용하세요.
